Barril extrusor: estructura, materiales y guía de selección para extrusión de alimentos o piensos

Barril extrusor : estructura, materiales y guía de selección para extrusión de alimentos o piensos

Como uno de los dos componentes centrales resistentes al desgaste de una extrusora, el cilindro (también conocido como cilindro o cilindro de tornillo) funciona en conjunto con el tornillo para contener el material, facilitar la transferencia de calor desde fuentes externas y generar la temperatura y presión necesarias para cocinar, cortar y dar forma. En la producción de snacks inflados, pastas, alimentos para mascotas y piensos acuáticos, el barril desempeña un papel fundamental a la hora de determinar la uniformidad de la masa fundida, la estabilidad operativa y la consistencia del producto. Seleccionar un diseño estructural y un material apropiados es la forma más directa de extender la vida útil y controlar los costos de producción.

1. Por qué la mayoría de los cilindros de doble tornillo utilizan una estructura segmentada:

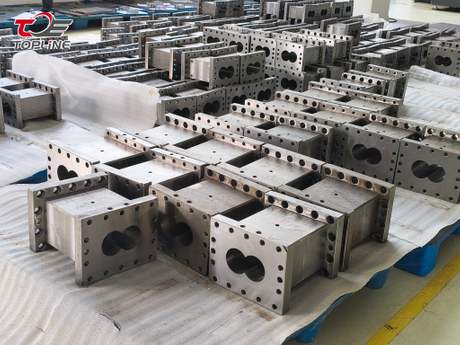

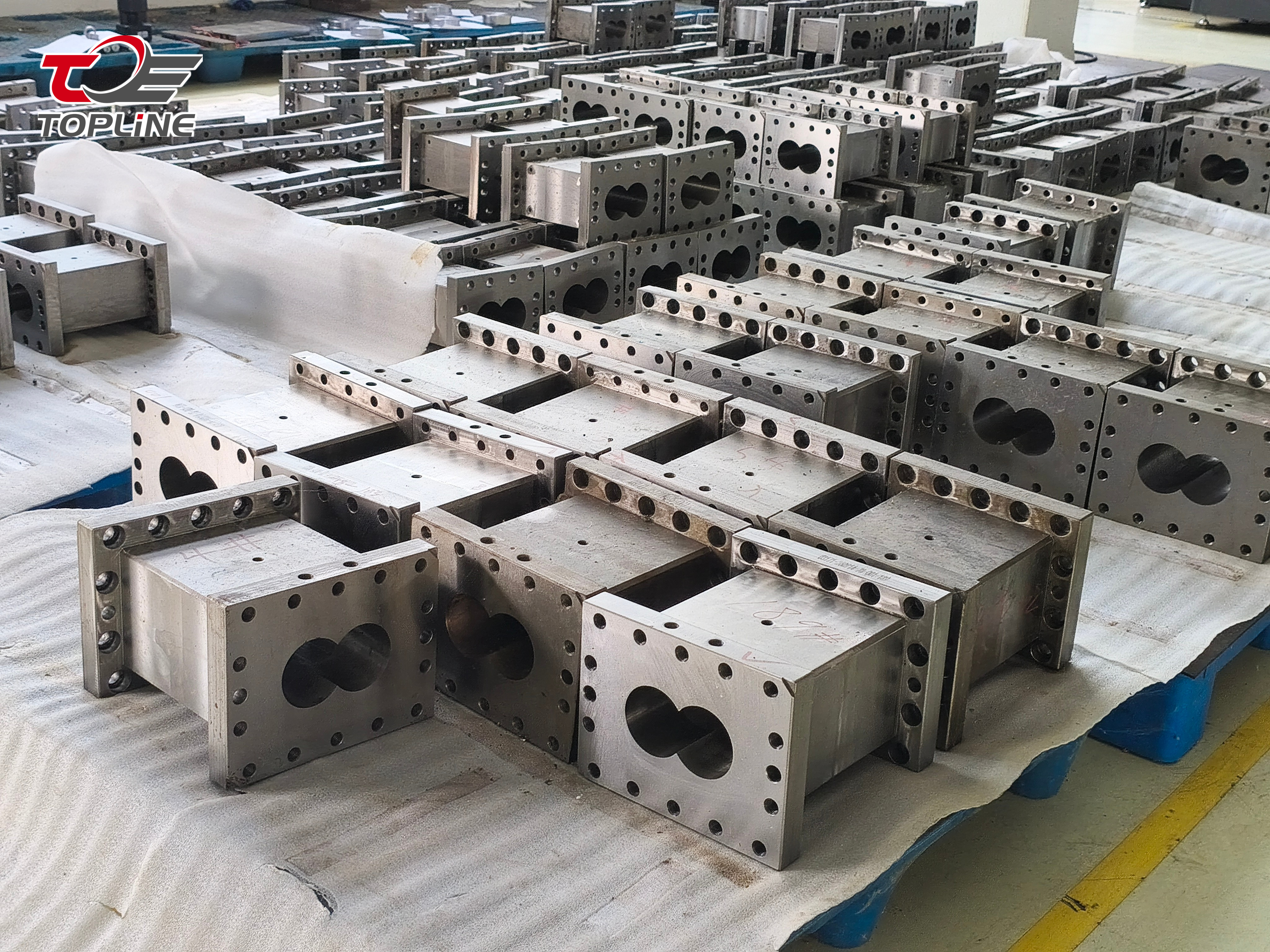

Los cilindros largos de doble tornillo generalmente se componen de múltiples secciones (cada una de aproximadamente 4 a 6 diámetros de tornillo de longitud) que cuentan con capacidades de calentamiento y enfriamiento independientes. Este diseño "modular" ofrece tres beneficios prácticos: las secciones desgastadas individuales se pueden reemplazar sin desechar todo el cañón; las zonas de proceso, como alimentación lateral, ventilación e inyección de líquido, se pueden organizar de manera flexible; y un conjunto de cilindro único puede acomodar diferentes revestimientos, lo que permite que una máquina maneje una gama más amplia de formulaciones. Según su configuración de apertura, los barriles se pueden clasificar en varios tipos: abiertos (para alimentación), cerrados, de alimentación lateral, de apertura superior y lateral combinadas, de inyección de líquido y, comúnmente utilizados en I+D y pruebas piloto, diseños de barril dividido.

2. Diseños sólidos versus diseños forrados:

Tres tipos estructurales comunes: Cañones sólidos (no insertados): el orificio se mecaniza directamente en un bloque sólido de acero forjado o laminado y luego se endurece como una sola unidad; Estos tienen costos iniciales bajos y se adaptan a formulaciones sin relleno o con poco relleno y máquinas pequeñas y con carga ligera, pero toda la sección del cañón debe reemplazarse cuando el orificio se desgasta.

Cañones compuestos de aleación integral (bimetálicos): un revestimiento de aleación resistente al desgaste de longitud completa está adherido dentro de un cuerpo de cañón de acero; la aleación costosa se utiliza sólo donde entra en contacto con el material, y la capa resistente al desgaste es mucho más gruesa que una capa nitrurada estándar; esta es la opción estándar para formulaciones con contenido mineral, alto contenido de fibra o alto contenido de cenizas.

Cañones tipo C (revestimiento segmentado): el cuerpo del cañón presenta un revestimiento reemplazable; cuando el revestimiento se desgasta, sólo se reemplaza el revestimiento, mientras que se conserva el cuerpo del cañón, que contiene sistemas de calefacción/refrigeración, bridas y aberturas; Los costos de reemplazo cubren "un revestimiento" en lugar de "una sección completa del cañón".

3. Materiales y aplicaciones comunes de los barriles:

Acero 45# (básico, sensible al costo; para formulaciones generales sin relleno y líneas de producción de carga liviana); 42CrMo (resistencia y templabilidad superiores en comparación con el 45#; para aplicaciones generales de mezclado y relleno ligero);

Acero de nitruración 38CrMoAlA (el estándar de la industria; después de templar, revenir, formar, estabilizar y nitrurar, logra una dureza superficial extremadamente alta manteniendo una buena tenacidad del núcleo; la capa nitrurada generalmente tiene un espesor de 0,5 a 0,7 mm con una dureza de HV 860 a 1000; ofrece un equilibrio de resistencia al desgaste y a la corrosión a un costo moderado, es la opción estándar para bocadillos inflados convencionales, pasta y productos para mascotas estándar alimentos y aplicaciones generales de extrusión).

4. Cómo prolongar la vida útil del cañón:

El desgaste es mensurable; no confíe en conjeturas. Inspeccionar las autorizaciones internas sección por sección y vuelo por vuelo de acuerdo con el ciclo programado para garantizar que solo se atiendan los segmentos que requieren atención; mantenga la limpieza del barril durante los cambios de color o fórmula para evitar la acumulación de carbón en los canales del tornillo; prohibir estrictamente el funcionamiento en seco; verificar periódicamente el contacto del calentador y el estado del control de temperatura; y cubra los segmentos de repuesto con aceite antioxidante para su almacenamiento.

Cumpliendo estrictamente con los estándares de producción de calidad alimentaria, fabricamos nuestros barriles utilizando acero aleado y forjados de alta calidad, empleando procesos como tratamiento térmico (templado y revenido), conformado, estabilización, nitruración (o soldadura por pulverización bimetálica), rectificado de precisión y pulido. Nuestros productos presentan dimensiones precisas, excelente intercambiabilidad y resistencia al desgaste constante.

Ofrecemos configuraciones de cilindros personalizadas adaptadas a escenarios de extrusión específicos, incluidos cilindros de doble tornillo y de un solo tornillo, estructuras sólidas y revestidas, y fabricación basada en dibujos o muestras del cliente, lo que ayuda a los clientes a mejorar la eficiencia de la producción y reducir los costos operativos.
